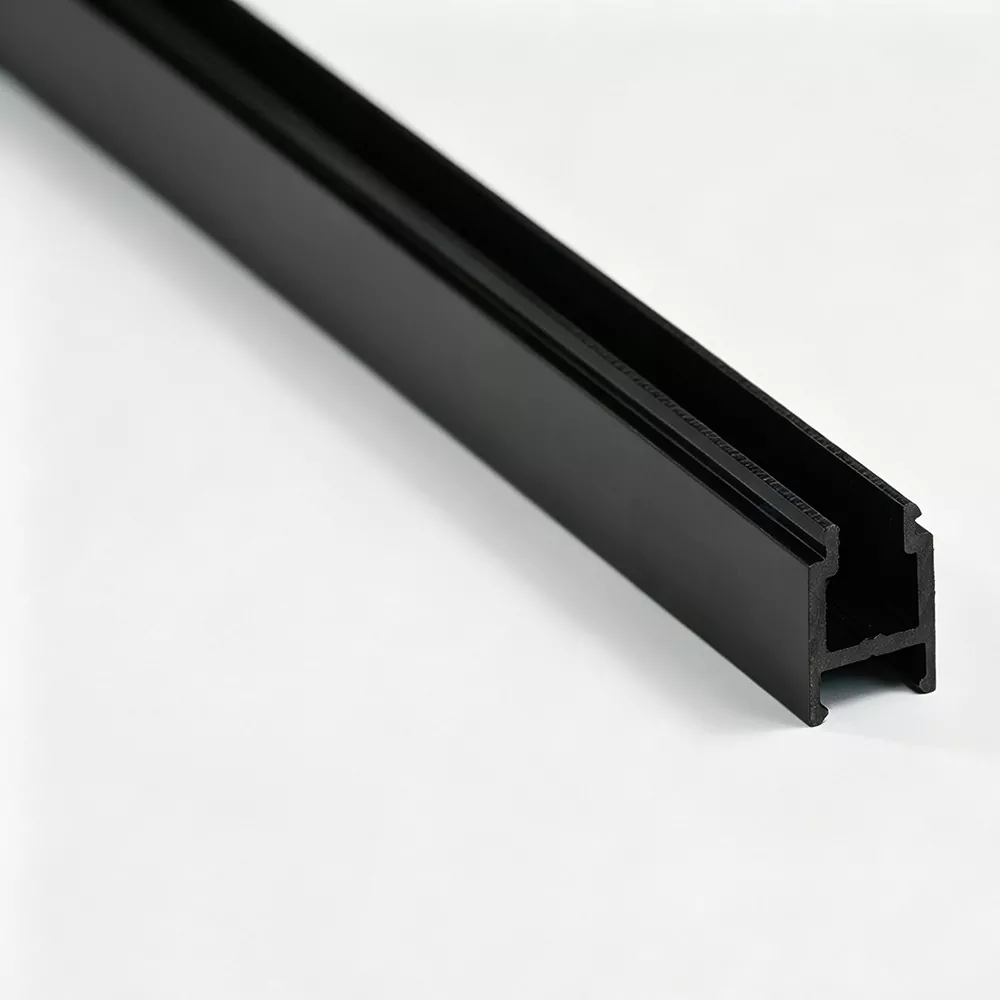

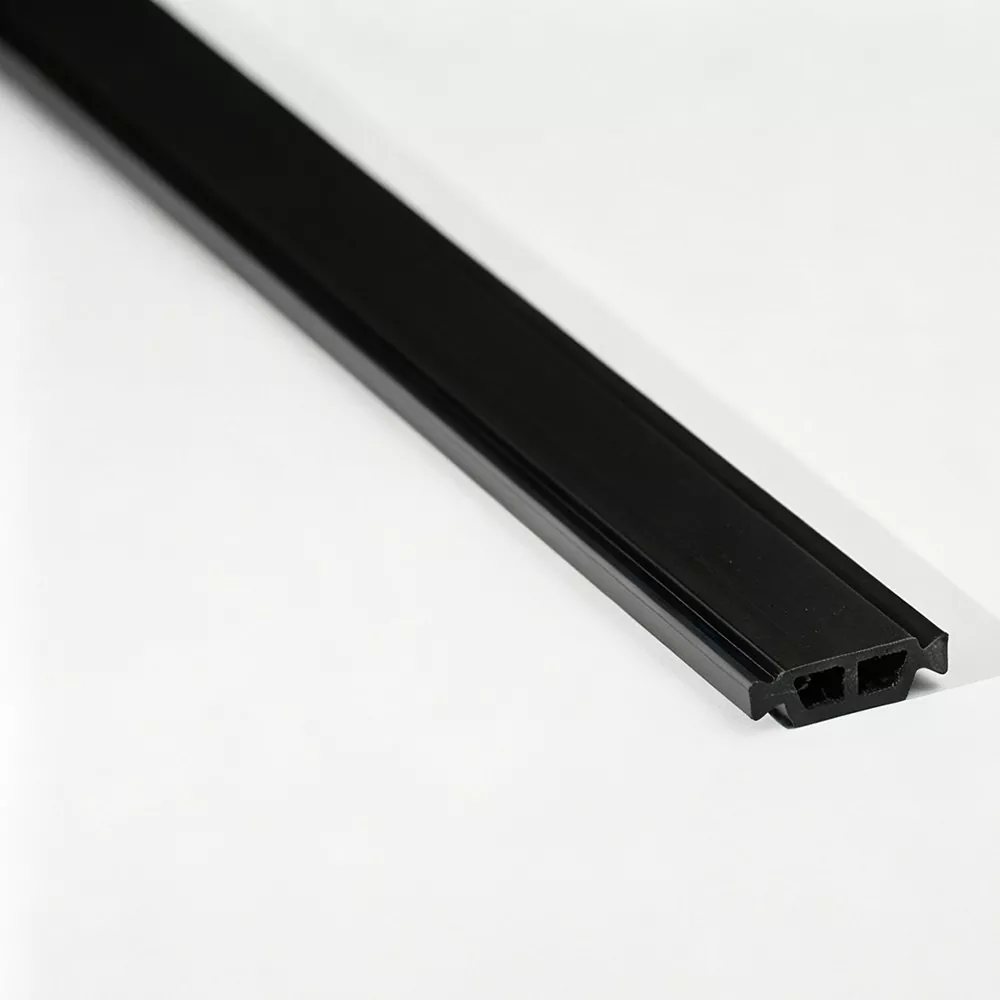

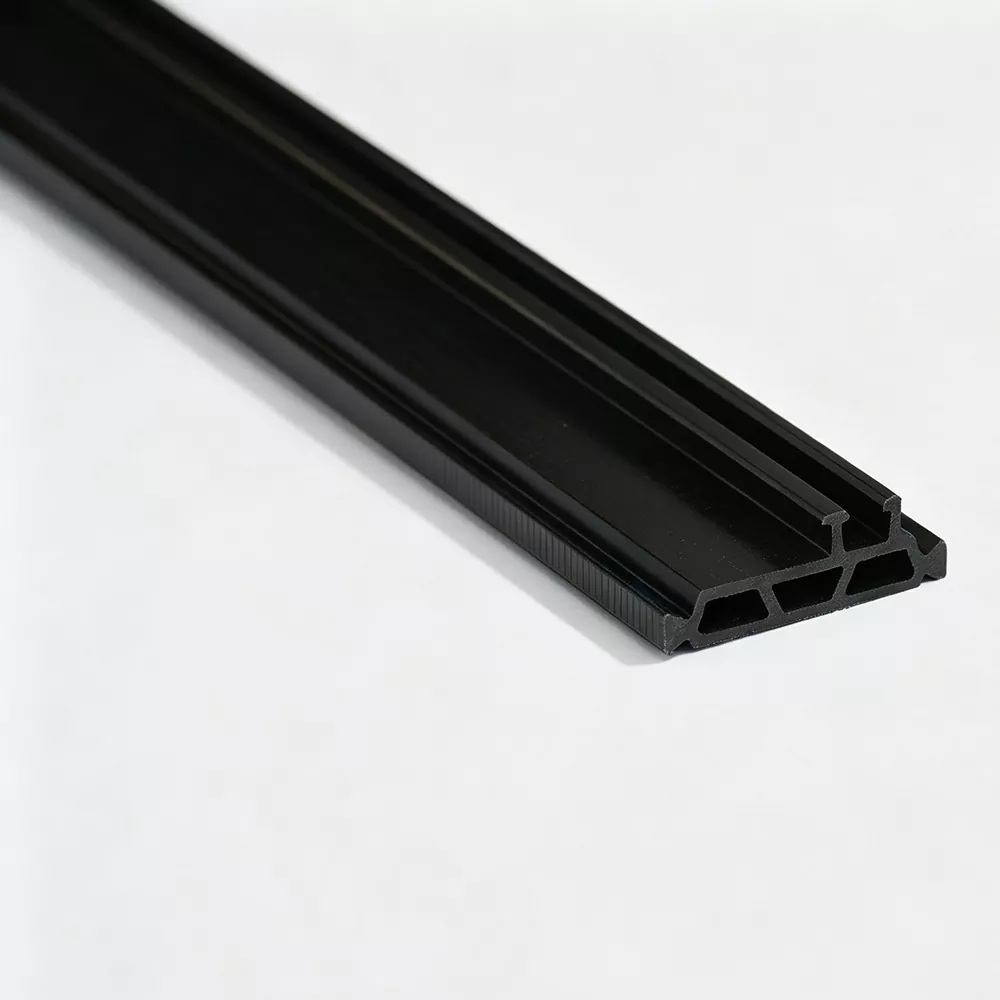

Thermal Break Strip til Casement Vinduer

I et aluminiumsvindue er rammen og rammen forbundet gennem hængsler og åbnes ved at dreje i stedet for at glide langs et spor. Thermal Break Strip til vinduesvinduer er placeret inden i den termisk adskilte aluminiumsprofil for at afbryde den kontinuerlige metalbane mellem den udvendige og den indvendige sektion.

Jinxing, en producent og fabrik i Kina, producerer disse strimler primært med PA66 GF25 og kan tilpasse tværsnittet til forskellige vinduesekstruderede profiler.

Designet omkring rammen og rammen

Vinduessystemer indeholder sædvanligvis separate karm- og rammeprofiler, og deres tværsnit er ikke nødvendigvis udskiftelige.

Den termiske brudstrimmel skal svare til den specifikke ekstrudering med hensyn til:

· Rilledimensioner

· Strip indføringsdybde

· Låsegeometri

· Profilens bredde og tykkelse

· Placering af den termiske adskillelse

· Ledig plads omkring hardware og tætninger

For et nyt system anbefales det at tilpasse båndet til aluminiumsprofiltegningen før værktøj og produktion.

Produktegenskaber

Forstærket PA66 GF25

Thermal Break Strip for Casement Windows bruger PA66 med 25 % glasfiberforstærkning for at give den stivhed og mekaniske styrke, der kræves i aluminiumsprofilen.

Profilspecifik låsegeometri

Sektionen kan udformes omkring den rille og den mekaniske forbindelsesmetode, som anvendes af vinduesekstruderingen.

Konsistente sektionsdimensioner

Kontrolleret ekstrudering og kalibrering hjælper med at opretholde de kritiske dimensioner, der er nødvendige for stabil profilsamling.

Kompatibel med ramme- og rammedesign

Forskellige båndsektioner kan udvikles til faste karmprofiler og åbne rammeprofiler i henhold til deres individuelle ekstruderingsstrukturer.

Stabil materialeydelse

Relevante egenskaber såsom trækstyrke, hårdhed, termisk ældning og dimensionsadfærd kan evalueres i henhold til de specificerede krav.

Krav til ramme- og rammeside

Det termiske brudarrangement kan variere mellem den faste ramme og åbningsrammen.

Rammens sideliste skal svare til den faste ydre profil, mens rammen skal fungere inden for profilgeometrien omkring åbningssektionen, rudeområdet, tætninger og beslag.

Det er derfor ikke altid hensigtsmæssigt at bruge samme strimmelspecifikation for begge profiler. Hver aluminiumsekstrudering skal kontrolleres uafhængigt.

Profilgeometri betyder noget

For sprossede vinduer sidder Thermal Break Strip til sprossevinduer inde i en profil, der også skal rumme andre komponenter. En passende sektion skal efterlade tilstrækkelig plads til de påtænkte ruder, tætninger, beslag og profilforbindelser.

Vigtige dimensioner kan omfatte:

Listebredde → Listetykkelse → Rilledybde → Låseområde → Profilvægsposition

Disse dimensioner skal bekræftes i forhold til den faktiske ekstrudering i stedet for estimeret ud fra den færdige vinduesstørrelse.

Materiale

Vi bruger hovedsageligt PA66 GF25 til termiske brudlister til vinduer. Glasfiberforstærkningen forbedrer stivheden af ​​polyamidprofilen og hjælper den med at bevare sin designet geometri i aluminiumssamlingen.

Hvor kunder har defineret materiale, hårdhed, temperatur eller testkrav, kan disse specifikationer bekræftes før produktion.

Profilindstillinger

Vi kan levere forskellige design af termiske brudsektioner, herunder:

· I-Type

· C-Type

· T-type

· Specialformede sektioner

Den korrekte profil bestemmes af den tilsvarende aluminiumsekstrudering snarere end af vinduesåbningsstilen alene.

Kvalitetstjek

Ved anvendelse af vinduesvinduer lægges der vægt på de dimensioner, der påvirker profilindgreb og montering.

Typiske inspektionsartikler omfatter:

Test kan udføres i henhold til kundens specifikationer og gældende standarder.

Bestillingsvejledning

For nøjagtigt produktvalg bør købere levere rammen eller rammen af ​​aluminiumsprofiltegningen, når det er muligt.

Hvis et vinduessystem indeholder flere termisk adskilte aluminiumssektioner, skal hver profil identificeres separat. Dette gør det muligt at tilpasse båndbredden, låsestrukturen og tværsnittet til den korrekte ekstrudering.

FAQ

Hvad er en Thermal Break Strip til Casement Windows?

Det er en polyamidisoleringsprofil, der er installeret i en termisk adskilt vinduesramme eller ramme af aluminium for at afbryde den direkte metalforbindelse mellem de to sider.

Er den samme strimmel brugt til rammen og rammen?

Ikke nødvendigvis. Ramme- og rammeekstruderinger kan have forskellige rillestrukturer og tilgængelige installationsrum, så separate strimmelspecifikationer kan være påkrævet.

Hvilket materiale bruger Jinxing?

Jinxing bruger primært PA66 GF25, bestående af PA66 forstærket med 25% glasfiber.

Kan båndet rumme beslag til vinduesbeslag?

Selve strimlen erstatter ikke hardwaren. Dens sektion er udviklet til at passe inden for den udpegede aluminiumsprofil, samtidig med at den omgivende profilstruktur kan rumme de nødvendige komponenter.

Kan Jinxing lave en brugerdefineret strimmel til min ekstrudering af vinduesvinduer?

Ja. Jinxing kan udvikle ikke-standardiserede sektioner ved hjælp af en aluminiumsprofiltegning, strimmelprøve eller bekræftede dimensionskrav.

Hvad skal jeg sende, når jeg anmoder om et tilbud?

En tegning af aluminiumsramme eller ramme, påkrævede strimmeldimensioner eller prøve, materialespecifikation, farve, længde og anslået mængde er nyttige til at bekræfte produktet.
