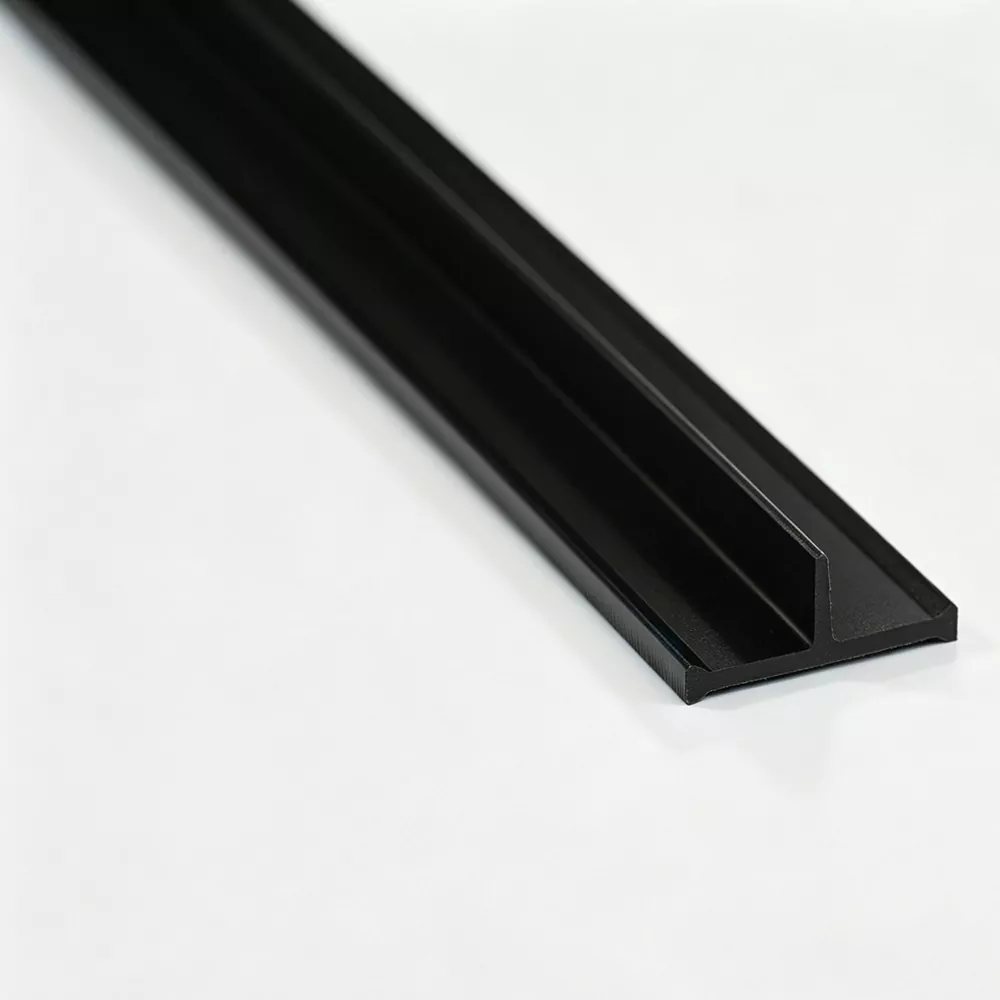

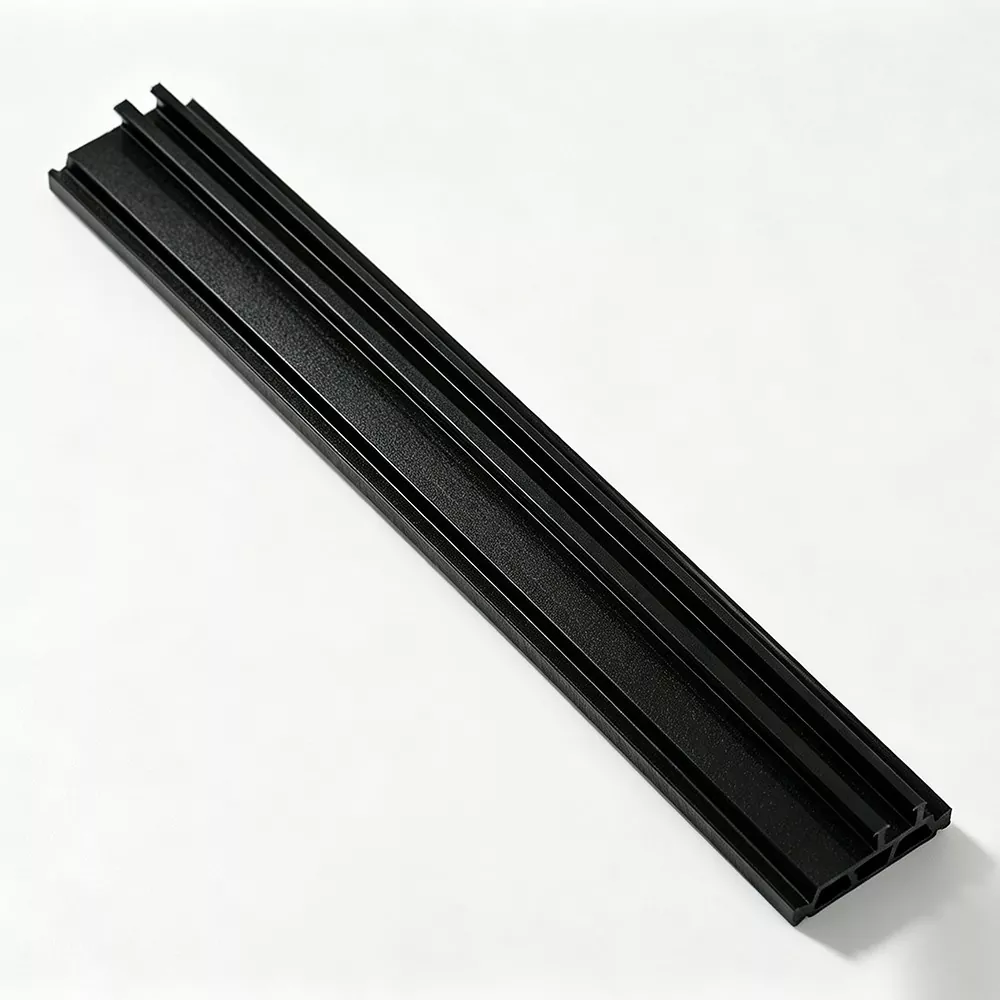

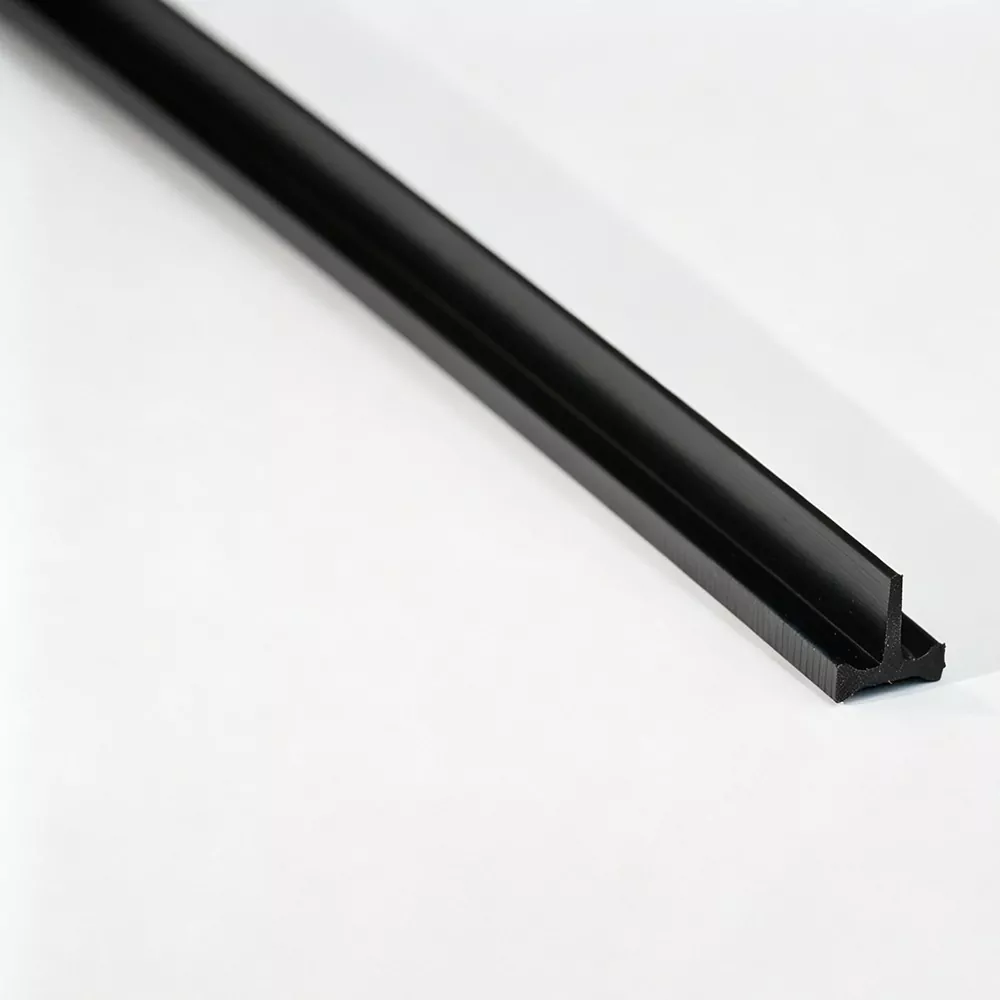

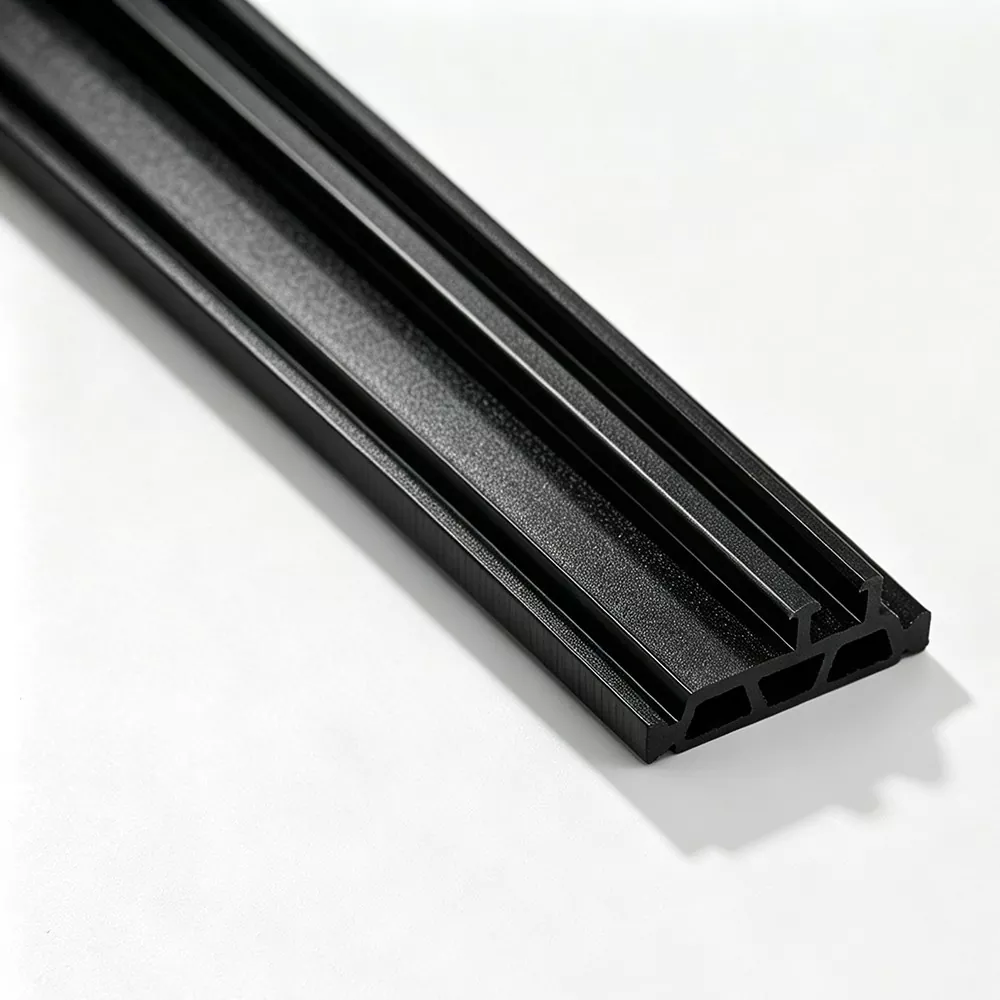

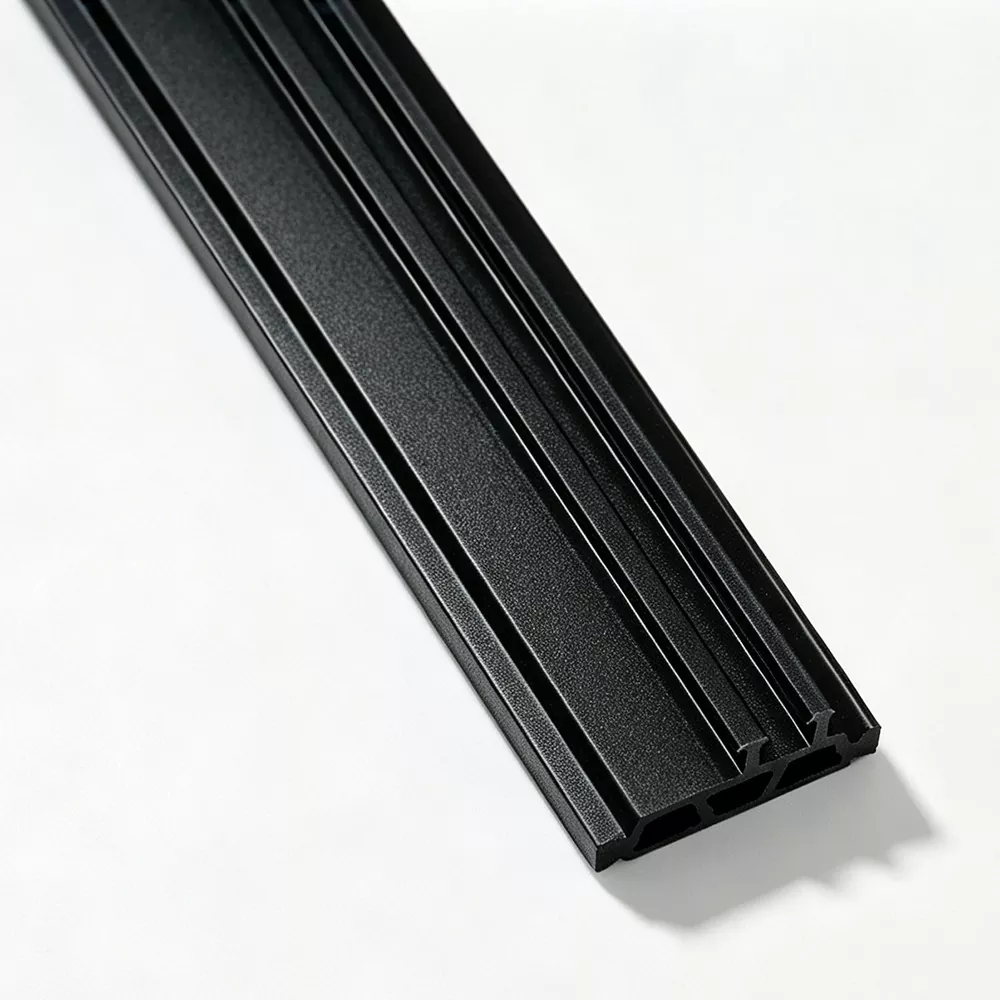

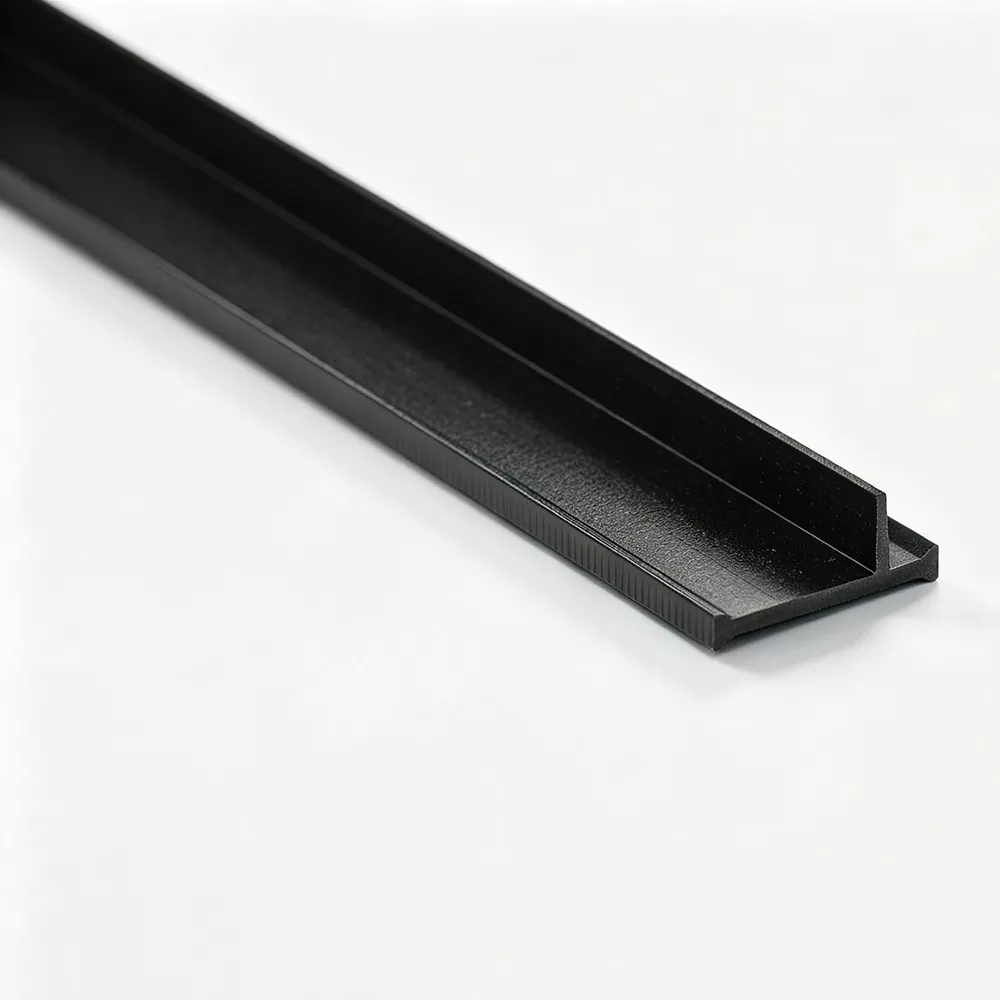

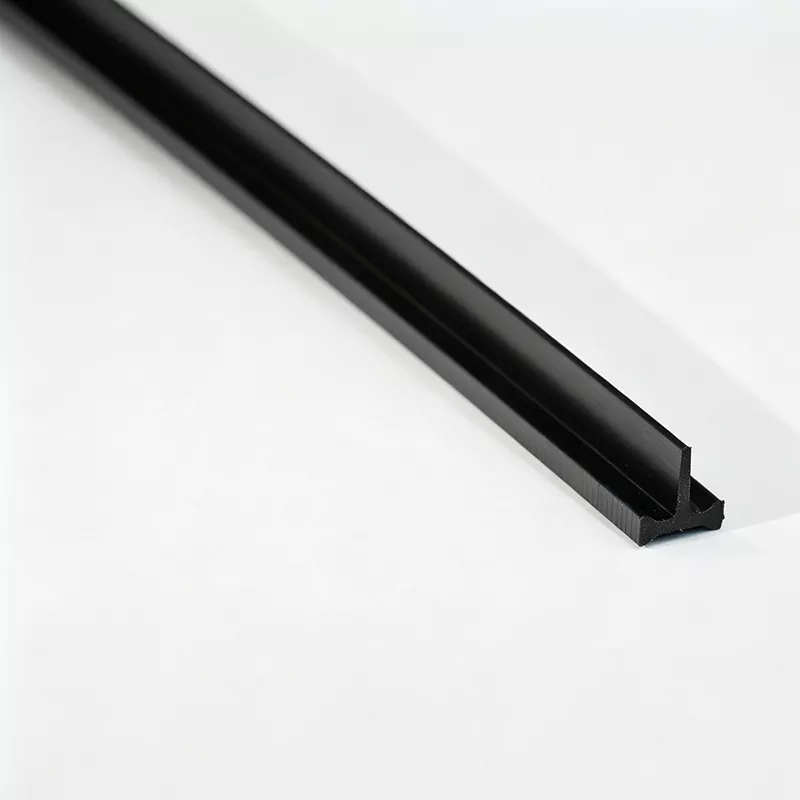

T-type Thermal Break Strip

T-Type Thermal Break Strip, der tilbydes af Jinxing factory, kan leveres i 6 meter lige strimler eller 500 meter spoler. For aluminiumsprofiler, der kræver en speciel T-formet sektion, kan vi gennemgå kundetegninger og bekræfte de nødvendige dimensioner, værktøj, farve, længde og forarbejdningskrav før produktion.

T-formet tværsnit og samling

Geometrien af ​​en T-type strimmel kan ses gennem tre grundlæggende forhold i profilen:

Leder og modtagesektion

Den bredere del af den T-formede strimmel skal svare til den modtagende eller fastholdende geometri af aluminiumsprofilen.

Stængel og rille

Den smallere stilk strækker sig ind i den tilsvarende rille eller sektion af profilen og hjælper med at fastlægge den tilsigtede placering af isoleringslisten.

Sektionsopretning

Den komplette T-formede profil skal forblive kompatibel med aluminiumsprofilen under indføring og efterfølgende behandling. Snitmål skal derfor bekræftes i forhold til den aktuelle profiltegning.

Disse forhold gør T-Type Thermal Break Strip særligt velegnet til applikationer, hvor aluminiumsprofilen er designet omkring en defineret T-formet modtagestruktur.

PA66 GF25 Materiale

Strimlen er fremstillet af PA66 nylon forstærket med 25% glasfiber (GF25).

PA66 danner polymerbasen, mens glasfiber giver forstærkning i materialesystemet. Sammensætningen behandles gennem ekstrudering for at danne den nødvendige T-formede profil.

Dette materiale bruges på tværs af Jinxings termiske brudstrimler til:

· isolerede aluminiumsdøre og vinduer

· gardinvægsprofiler

· termisk adskilte aluminiumsprofilsystemer

· tilpassede applikationer til termisk pauseprofil

Hvordan profilen er fremstillet

T-type termiske brudstrimler dannes kontinuerligt gennem ekstrudering, med tværsnittet etableret af det valgte værktøj og stabiliseret gennem nedstrøms køling og dimensionering.

Materiale forberedelse

PA66 nylon og GF25 glasfiber fremstilles i henhold til produktionsformuleringen. Indgående materialer inspiceres som en del af materialekontrolprocessen.

Profildannelse

Den tilberedte blanding går ind i et parallelt dobbeltskruet ekstruderingssystem og plastificeres, blandes og dannes gennem værktøj designet til den nødvendige T-type sektion.

Køling og dimensionering

Efter ekstrudering passerer profilen gennem afkølings- og dimensioneringstrin for at stabilisere den T-formede geometri og opretholde de specificerede sektionsdimensioner.

Skæring eller oprulning

Den færdige strimmel forarbejdes til den nødvendige leveringsform. Afhængig af ordren kan den leveres som fast længde lige strimler eller gennemgående spoler.

Matcher strimlen til aluminiumsprofilen

Valg af en T-type bånd starter med aluminiumsprofilen i stedet for båndet alene.

For en ny profil eller et erstatningsprojekt skal følgende oplysninger kontrolleres:

For ikke-standardprofiler kan aluminiumssnittegningen gennemgås, før værktøjet bekræftes.

Ansøgninger

Termisk isolerede aluminiumsvinduer og døre

T-type lister kan indbygges i isolerede aluminiumsprofilsystemer, hvor profilen er udformet omkring en tilsvarende T-formet modtagestruktur.

Gardinvæg aluminiumsprofiler

Anvendes i gardinvægsprofilsamlinger, der kræver en T-type termisk brudsektion, der svarer til den specifikke aluminiumprofilgeometri.

Specialiserede aluminiumsprofilsystemer

Velegnet til profildesign, der kræver en ikke-standard termisk brudsektion frem for en almindeligt tilgængelig I-type eller C-type konfiguration.

Profiludviklingsprojekter

T-type lister kan overvejes under udvikling af ny aluminiumsprofil, hvor båndsektionen og profilrillen er designet sammen for at etablere den nødvendige samlingskonfiguration.

T-type sammenlignet med andre termiske båndprofiler

Den største fordel ved en T-type termisk brudstrimmel er dens profilindgrebsgeometri. Det bredere hoved og smallere stilk gør det muligt for listen at arbejde med aluminiumsprofiler designet med en tilsvarende modtagestruktur.

T-Type profiltilpasning

T-type termiske brudlister er ofte specificeret i henhold til geometrien af ​​aluminiumsprofilen. Når den nødvendige sektion falder uden for standardområdet, kan Jinxing gennemgå profiltegningen før produktion.

Vores tilgængelige tilpasningstjenester omfatter:

· Ikke-standard tværsnitsdimensioner

· Værktøj og produktion baseret på tegninger

· Specialfarver såsom grå og hvid

· Klip-til-længde behandling

· Affasning af ende

· Tilpasset emballage

· Laserkodning

For en tilpasset T-type strimmel kan købere levere det komplette aluminiumsprofiltværsnit sammen med de nødvendige strimmeldimensioner, længde, farve, emballeringsmetode og forarbejdningsbetingelser.

Denne information gør det muligt at evaluere den nødvendige T-formede sektion sammen med den faktiske aluminiumsprofil i stedet for at blive behandlet som en selvstændig komponent.

Kvalitets- og proceskontrol

Produktionssystemet dækker materialeforberedelse, ekstrudering, køling, dimensionering, inspektion og efterbehandling.

Indgående PA66 nylon og glasfiber kontrolleres i henhold til virksomhedens materialekontrolprocedurer. Under ekstrudering overvåges tværsnitsdimensioner og overfladetilstand som en del af processtyring.

Laboratorietestning kan omfatte egenskaber såsom tæthed, Shore-hårdhed, langsgående og tværgående trækstyrke, vandmodstand, termisk ældning og lineær ekspansionskoefficient i henhold til de gældende produkt- og testkrav.

Før afsendelse kontrolleres færdige strimler for udseende og dimensioner, med relevant kontroldokumentation udleveret i henhold til aftalte ordrekrav.

Hvorfor Jinxing for T-Type Thermal Break Strip?

Profilorienteret udvikling

Vi betragter T-typen sammen med aluminiumsprofilens geometri, hvilket hjælper, når et projekt involverer en særlig modtage- eller fastholdelseskonstruktion.

In-house ekstrudering

Vores eget ekstruderingsproduktionssystem dækker de vigtigste profildannende stadier fra materialebearbejdning gennem afkøling og dimensionering.

Ikke-standard sektionssupport

Kundetegninger kan gennemgås for specielle T-type profiler, før værktøj og produktion bekræftes.

Fleksible leveringsformater

Både 6 meter lige strimler og 500 meter spoler er tilgængelige til forskellige aluminiumsprofilproduktionsprocesser.

FAQ

Hvad er en T-Type Thermal Break Strip?

En T-Type Thermal Break Strip er en PA66 GF25 isolerende profil med et T-formet tværsnit designet til at arbejde med en tilsvarende aluminiumprofilgeometri.

Hvordan adskiller en T-type strimmel sig fra en I-type strimmel?

Den primære forskel er tværsnitsgeometrien og den måde, hvorpå båndet går i indgreb med aluminiumsprofilen. T-type produkter bruger et bredere hoved og smallere stilk, så modtageprofilen skal designes eller vælges i overensstemmelse hermed.

How do I choose the correct T-type strip?

Strimlen skal matches til den faktiske aluminiumsprofilsektion, inklusive modtagerillen, holdeområdet, hoved- og spindeldimensioner, indføringsretning og nedstrøms behandlingsbetingelser.

Kan du udvikle en T-type strimmel ud fra vores profiltegning?

Ja. Vi kan gennemgå kundetegninger for ikke-standard T-type sektioner og bekræfte værktøjs- og produktionskravene før fremstilling.

Kan T-type båndet leveres i spoler?

Ja. Standard spoleforsyning er 500 meter pr. rulle. 6 meter lige strimler fås også.

Kan længden og farven tilpasses?

Særlige farver og krav til afskæring i længden kan bekræftes i henhold til ordrespecifikationen. Ikke-standardtværsnit gennemgås fra kundens tegning inden produktion.

Hvad skal vi sørge for for en T-type termisk båndforespørgsel?

En komplet aluprofil-tværsnitstegning er det mest anvendelige udgangspunkt. Købere kan også levere de nødvendige strimmeldimensioner, længde, farve, leveringsform, emballeringskrav og forarbejdningsbetingelser.
